AUTOCONSTRUCTION - EAU/EAU - Daniel 65

[Daniel 65]

Bonsoir

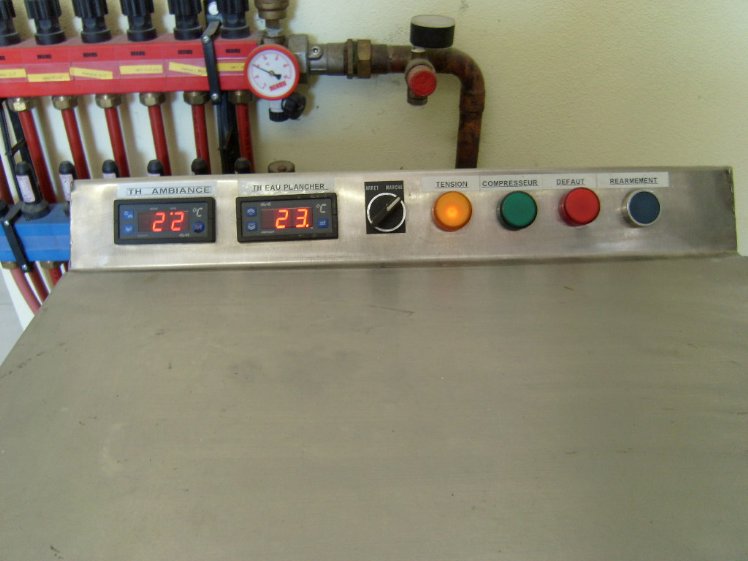

Frigoriste retraité je vous présente cette petite pompe à chaleur eau eau de ma fabrication (année 2001.)
Elle chauffe par plancher chauffant une maison de 85 m².
Après 12 années d'utilisation aucune panne sur cette pac très simple .
Pas de ballon tampon et d'échangeur intermédiaire, faible encombrement, bien adaptée à une petite maison.


J'envisage quand même pour améliorer son rendement et sa fiabilité de remplacer la pompe de surface par une pompe immergée.









J'ais repris les mano àprés 7 années d'inactivité dans le froid pour mesurer les pressions.
Elle n'ont pas variées depuis les premières mesures réalisées en 2001.
Température d'évaporation +7 degrés Celsius
Température de condensation en fin de cycle + 40 degrés Celsius

[arnal.dz]

joli !!!!!!

BP à +7 c'est dur de faire mieux : t'as de l'eau à > 12° qui vient de ton puis visiblement.
Choisi une pompe de faible puissance. En 250 w ça ce trouve visiblement.

Les PAC eau / eau entretenue et bien conçue c'est carrément increvable.

[Daniel 65]

Bonsoir
L'eau est à 13,5 degrés Celsius

Pour la pompe 250w Je pense que c'est jouable mais je désire une pompe de qualité.
Le forage est réalisé .( l'eau est à 5m )
Pour la pompe il me faut 1,8 m3 en comptant large
avec Hauteur manométrique de 6,5m (maxi)
Perte de charge ; 20m tube de 32 + freinage dans l'échangeur à plaque.
Avec mes remerciements pour vos conseils sur les pompes immergées dans ces petites puissances

[nappe phreatique]

Super Daniel, voila une install du genre du mec qui a tout compris !

Eau/eau (13,5°C pas mal !)
Plancher chauffant
Simplicité (electromécanique), accessibilité

Bref, performances et fiabilité !

Pour la pompe à eau, le débit necessaire dépend de la puissance, si tu parles de 1,8m3/h, c'est que ta PAC fait autour de 10 kW, une toute petite pompe de 250W devrait amplement suffire comme dit Arnal

Si tu rejette l'eau à la même profondeur que tu la pompe, la perte de charge due à l’élévation de l'eau est nulle (effet syphon), il ne reste donc plus que les pertes de charge par frottement (tuyaux, coudes, vannes, échangeur).
Avec un tuyau de PE 32, un échangeur dont la perte de charge doit etre au max de 2 m pour le débit nominal, si il n'y a pas de retrecissement excessif sur le trajet (vanne de petite section ou autre), aucun pb, une pompe de 250 W sera suffisante.

Ce genre d'install' est susceptible de tourner pendant 30 ans

[Daniel 65]

La puissance restituée est de 8KW
avec compresseur Maneurop de 1,8 KW
Un débit de pompe de 1,5 m3 est suffisant mais je prévois toujours une marge de sécurité
je rejette l'eau dans un regard (mise à l'air ) .L'eau repart ensuite dans un tube de 100 en forte pente et est remis dans la nappe 20m plus loin.
Sans modification dans le regard ( qui est possible ) je ne bénéficie pas de l'effet siphon.

Pour avoir vu tourner une pompe Grundfos 370 W montée sur une pac de 12KW avec les mêmes conditions manométriques;
_J’en déduis quelle est dont trop puissante pour mon installation mais je n'arrive pas à trouver une pompe immergée moins puissante.

Un Merci à Arnal et à nappe phreatique

[nappe phreatique]

La puissance restituée est de 8KW
avec compresseur Maneurop de 1,8 KW
Un débit de pompe de 1,5 m3 est suffisant mais je prévois toujours une marge de sécurité
je rejette l'eau dans un regard (mise à l'air ) .L'eau repart ensuite dans un tube de 100 en forte pente et est remis dans la nappe 20m plus loin.
Sans modification dans le regard ( qui est possible ) je ne bénéficie pas de l'effet siphon.

Pour avoir vu tourner une pompe Grundfos 370 W montée sur une pac de 12KW avec les mêmes conditions manométriques;
_J’en déduis quelle est dont trop puissante pour mon installation mais je n'arrive pas à trouver une pompe immergée moins puissante.

Un Merci à Arnal et à nappe phreatique

Ok, mais la perte de charge en question ne represente que 5 m maxi, soit pas grand chose, en plus, en prolongeant le tuyaux dans le tube de 100, tu peux encore en bénéficier.

Pour la 370 W, c'est celle que j'ai, pour ma petite install' de... 30 kW
Elle me donne 5m3/h, avec une perte de charge quasi nulle (artesianisme, tuyaux de 50 mm, eau à 15°C...).

Quand je dis (avec RV45) que l'immense majorité des PAC sur nappe ont des pompes à eau surdimensionnée, ce n'est pas pour rien !

On trouve des pompes immergée de 250W (chez des revendeurs présents sur le net comme ATEC, SEFIMAG...), mais je n'ai jamais trouvé moins puissant
