Identification départ/retour

[Huggy]

Bonjour

Photos du we de l'intérieur de la LA11MS (petit nettoyage au passage), après passage d'une gaine et d'un câble téléphonique pour monitorer les températures.

L'idée étant de placer 4 sondes de T° :

- 1 sur départ eau chaude
- 1 sur retour eau chaude

Les 2 autres à voir, sachant que pas mal ici utilisent 2 sondes sur le départ et retour gaz (permet d'identifier d'éventuels problèmes de fuite/charge/...).

Voici qq photos pour identifier les bonnes conduites

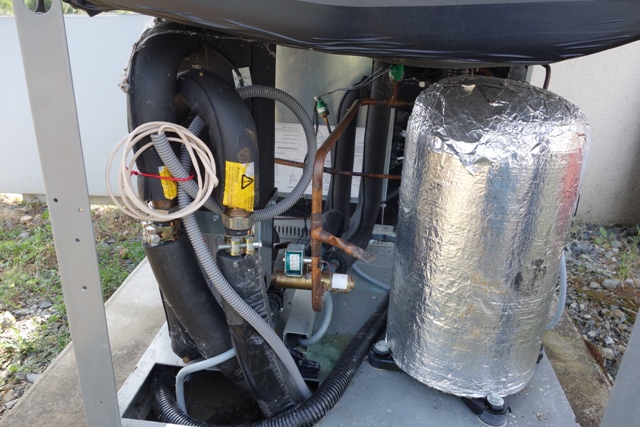

vue d'ensemble côté départ pac :

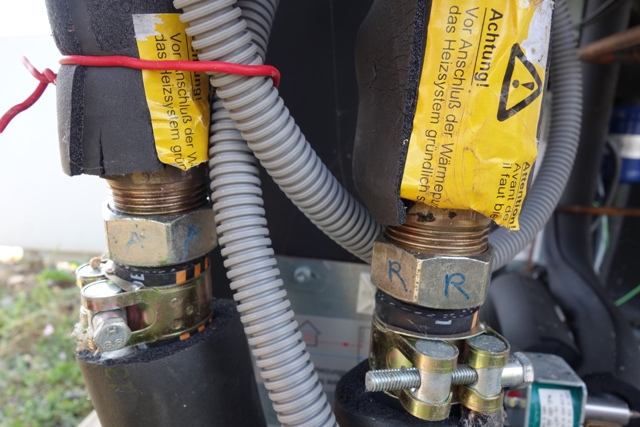

ici pas de doute à avoir sur le départ et retour pac



là photo prise côté entrée d'air :

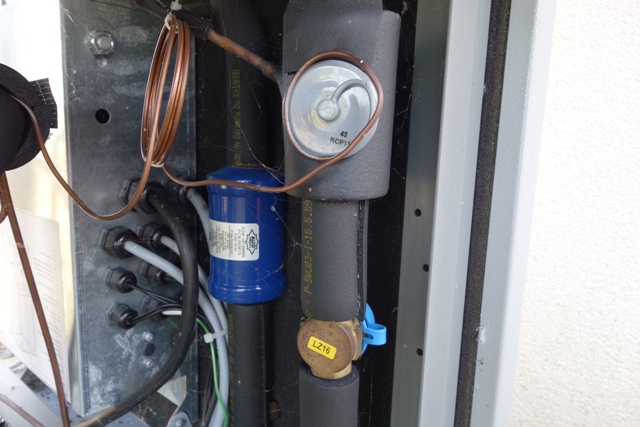

ici, je pense que le retour gaz est la conduite isolée à droite, à la sortie du détendeur ; on l'a retrouve au dessus et part dans l'échangeur (cf photo qui suit) :



Huggy

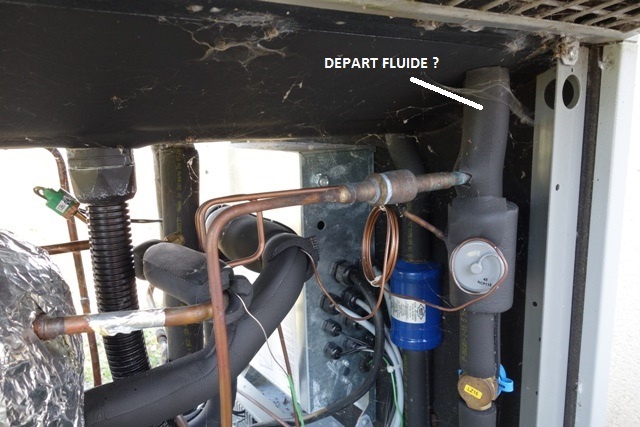

edit 17/09 : j'ai annoté la photo 3 sur l'identif de la conduite "retour gaz" ou pas.

[Huggy]

Bonjour
Sondes placées ce we, monitoring en production avec iTow depuis hier lundi (avant cette date, les valeurs sont des valeurs de test).
Reste la T° extérieur à placer.

J'éditerai les photos et le message ci-dessus avec identification des positions exactes des sondes dans la pac.

Huggy
