nouvelle série LA .. TU que des innovations!

[dbercy]

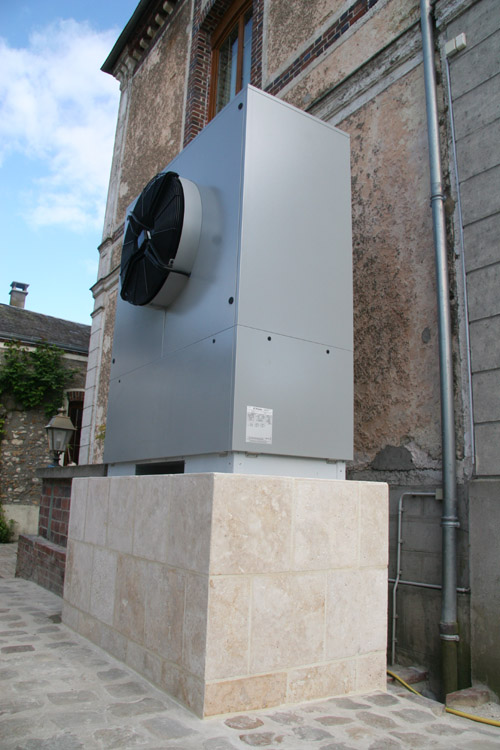

LA 40 TU le monstre de techno



belle bête:
pour les grosses maisons, avec des perfs plus qu'honnêtes! cop3,1 à -7°

[MAMO]

A oui,elle est bien moche!
Le socle en revanche superbe!

[le bearnais]

salut,

moi je préfère l'esthétique du champignon !!!

[givais]

Quelle idée de l'avoir montée si haute ! Ca va être facile pour l'entretien !
En plus juste en dessous de la fenêtre...

[dbercy]

Quelle idée de l'avoir montée si haute !:

une bête comme celle là, faut bien la mettre sur un promontoire!

[Al-]

Et puis c'est peut-être une zone inondable. Mais pour le COP ce n'est pas bon, en altitude l'air se raréfie

[dbercy]

j'ai pu visiter une instal équipé d'une LA25TU, un beau bébé: 2m de hauteur, 510kg! c'est impressionnant cet échangeur surdimentionné, et ce ventilo qui tourne doucement, on croirait une inverter (niveau bruit)et pourtant 7500m3/h avec ses pales en forme d'aile de chouette pour maintenir un très bon débit d'air et abaisser le bruit, voici quelques photos:

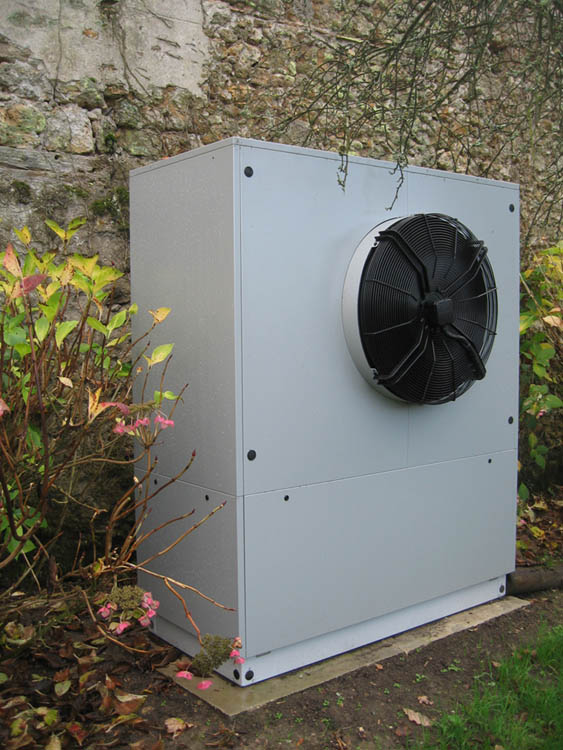

Façade avant TU 25

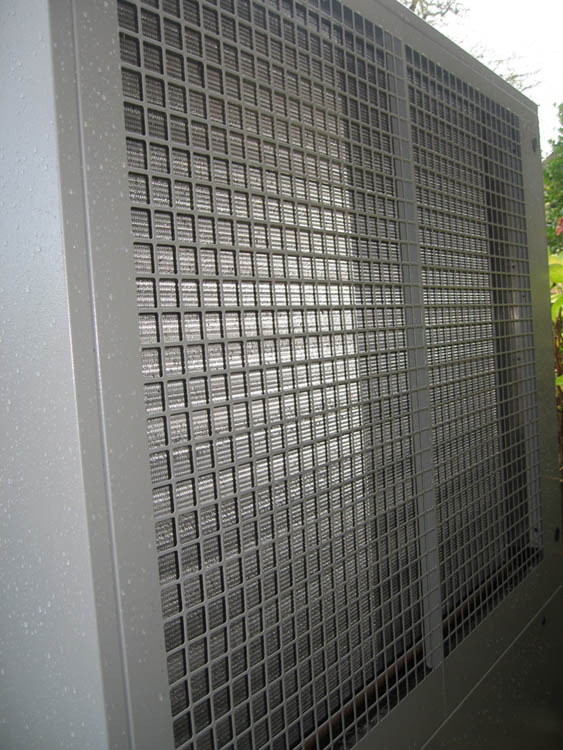

Façade arrière

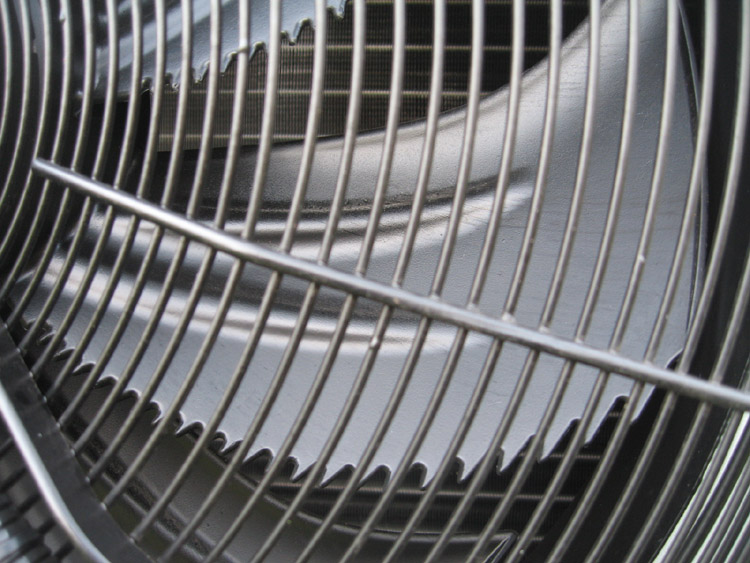

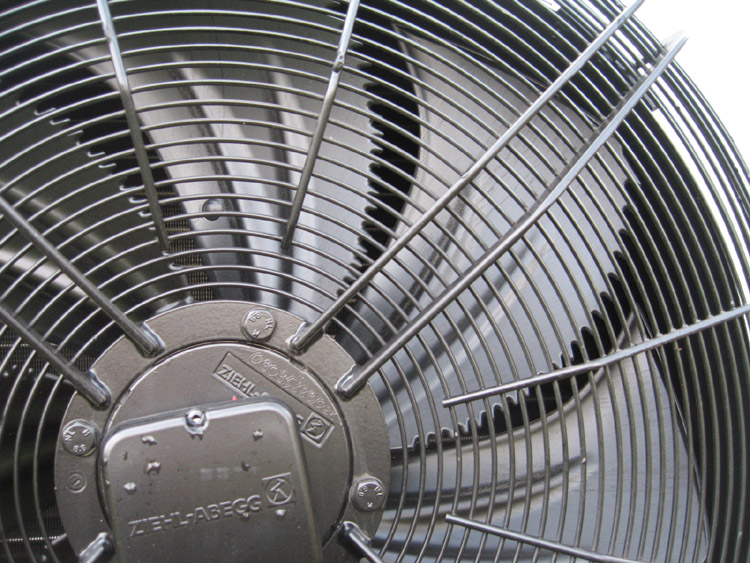

Ailes de chouette (avec les bouts de pales dentelés), brevet DIMPLEX

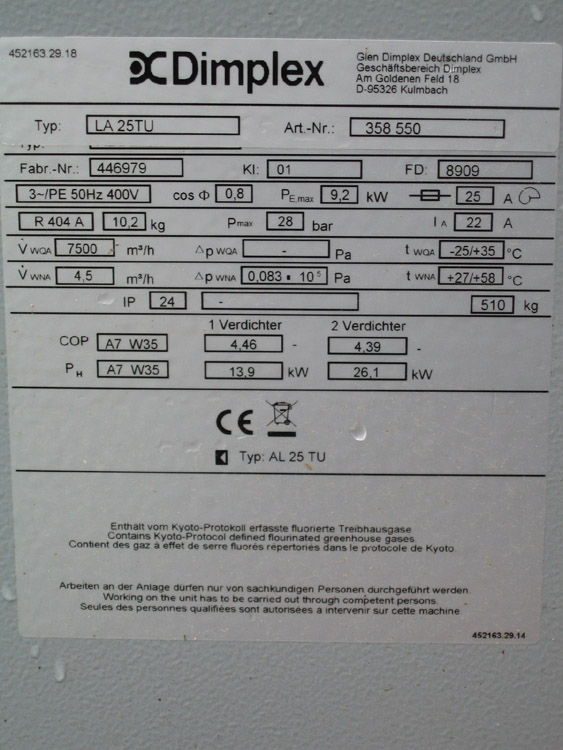

et la notice technique avec un cop de 4,46 (A7 W35) Impressionnant

[juju]

bonjour

échangeur surdimentionné, et ce ventilo qui tourne doucement,

c'est vrai qu'il a l'air immense cet échangeur: devrait améliorer le rendement pendant les phases givrantes
pour les pales oui, drôle de formes reste a savoir si c'est du a une grosse étude afin de rendre le flux d'air le plus laminaire possible et donc moins bruyant ou si c'est un artiste qui s'est laisser confier leur réalisation
en tout cas belle machine..... bien loin de ma bourse, mais il n'y a pas de taxes sur le rêve
merci pour les photos

[vile-coyote]

bonsoir a tous,

si je peux me permettre, c'est pas nouveau les pales avec des dents..
c'est déja utilisé dans pleins de ventialateurs ou l'on souhaite diminuer le bruit..

brevet dimplex, pour les PAC ?

[dbercy]

curieux que si les pales à dents étaient connues elles n'aient pas été utilisées plus tôt par les fabricants de pacs, le bruit étant l'ennemie n°1 des pacs air/eau?

Seraient ils tous suicidaires au point de laisser faire la concurrence en leur laissant une longueur d'avance?
Non bien sur, seuls ceux qui innovent et augmentent le COP prendront des parts de marché!

[babar]

A ouais! marrant le ventilo! Pas intérêt de laisser trainer les paluches la dedans, sinon couic!

[mistigri]

Bonjour à tous
Les pales dentelées ont en effets pour utilités de déduire le bruit. Il est en effet curieux que cela ne soit pas adopté par les autres fabricants de pacs.En effet les fabricants d'éoliennes ont eux perçu l'avantage car ils vont équiper les pales des éoliennes de ces dents afin de diminuer le bruit.

[nappe phreatique]

A ouais! marrant le ventilo! Pas intérêt de laisser trainer les paluches la dedans, sinon couic!

Mais non, le bord d'attaque c'est celui sans dents, les dents sont du coté bord de fuite, donc pas plus de danger pour les paluches qu'une autre PAC (et même moins si le ventilo tourne moins vite)

[Al-]

Les fabricants d'éoliennes ont eux perçu l'avantage car ils vont équiper les pales des éoliennes de ces dents afin de diminuer le bruit.

Bonjour Mistigri,

Je suppose qu'il doit y avoir une différence de conception entre les pales d'un ventilateur de PAC destiné à provoquer un courant d'air et celles d'une éolienne destinée au contraire à "profiter" d'un courant d'air. Ce serait intéressant de pouvoir disposer d'une étude aérodynamique des deux principes, et j'imagine de plus que les pales d'éoliennes sont à pas variable.

[dbercy]

.En effet les fabricants d'éoliennes ont eux perçu l'avantage car ils vont équiper les pales des éoliennes de ces dents afin de diminuer le bruit.

je n'avais jamais remarqué que les pales d'éoliennes avaient le bord de fuite dentelé
