La maison:
Petite longère d'une centaine de m2 anciennement équipé chauffage électrique. De ce fait, obligation de créer un réseau hydraulique qui était bien évidemment inexistant.
La toiture est isolé de 20 cm de laine de verre et les murs de 60 cm de pierres sont quant à eux isolés par un complexe lame d'air + 5cm de laine de verre. La maison est relativement étanche car ces lames d'air sont relativement peu ventilé.
Menuiserie alu/pvc double vitrage. Inconvénient, peu de vitrage sud la quasi totalité étant au nord. Ceci est dû au fait que la maison ne dispose pas de façade sud car une maison mitoyenne nous oblige à garder cette surface borgne.
Le problème des fenêtres nord sera en partie réglé avec un doublage par plaque polycarbonate alvéolé.
Le chauffage:
Le réseau de chauffage a été créer avec du tube pe gainé/isolé passé en double cloison.
Pour commencer je vous invite à rentrer dans la "chaufferie". Attention! Pas plus de 1! Sinon ca rente pô!

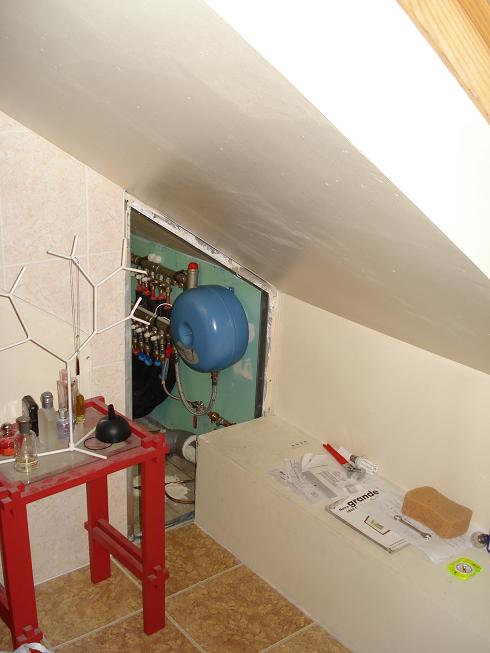

Voilà, c'est la petite porte au fond....
Hop! faut baisser un peu la tête et se contorsionner un minimum!

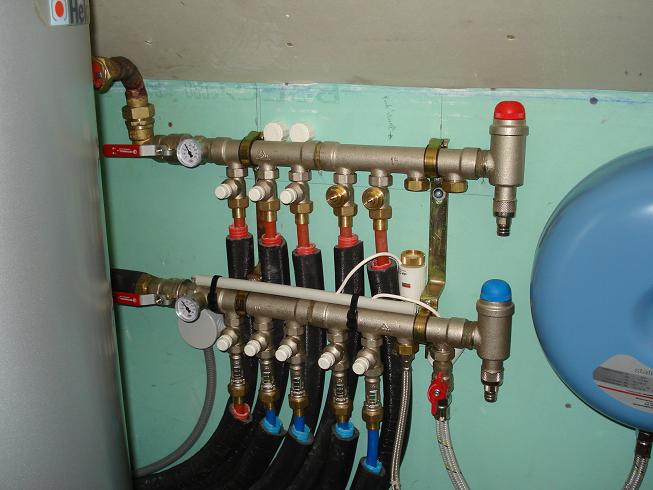

Voilà on est dedans et nous pouvons voir le collecteur avec les différents départs en pe de 13/16.
Le collecteur est équipé de débit mètre, robinet de réglage, purgeur, thermomètre et vanne d'isolement. On peut voir également deux têtes électrothermique qui vont peut être servir...je sais pas encore
Maintenant on se retourne et on voit le module intérieur de la pac Samso.
Comme vous pouvez le voir, c'est l'U.I d'une pac bi bloc. Le capot cache une bonne platine électronique, échangeur à plaques et circulateur. Rien de plus.

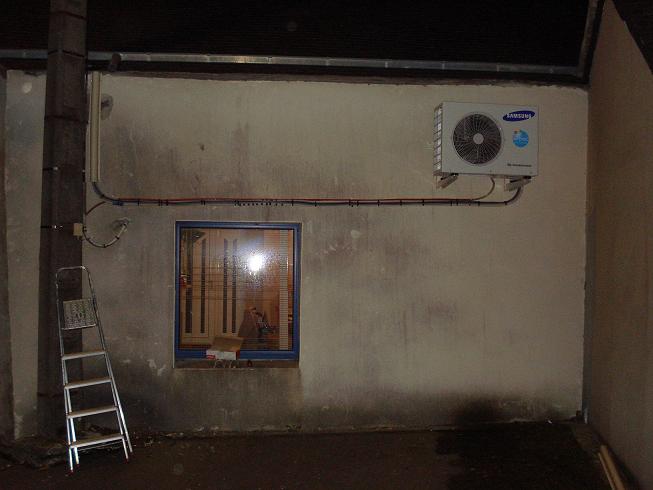

Si il y a un module intérieur il y a bien un machin dehors alors?! Pas faux
De marque Samsung, de dimension réduite elle développe 6 kw à +7/35°C.

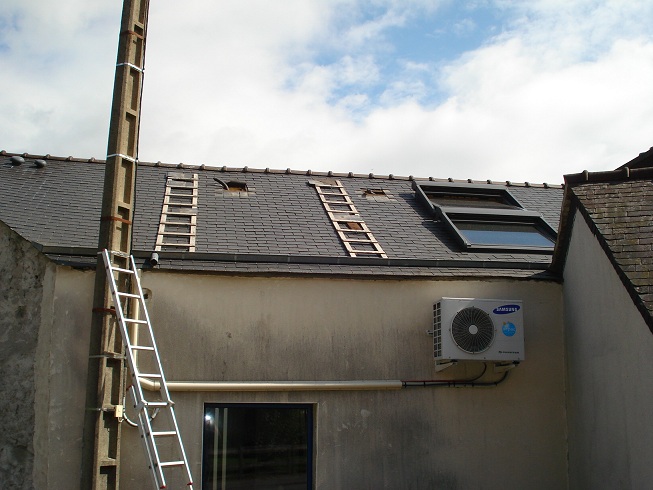

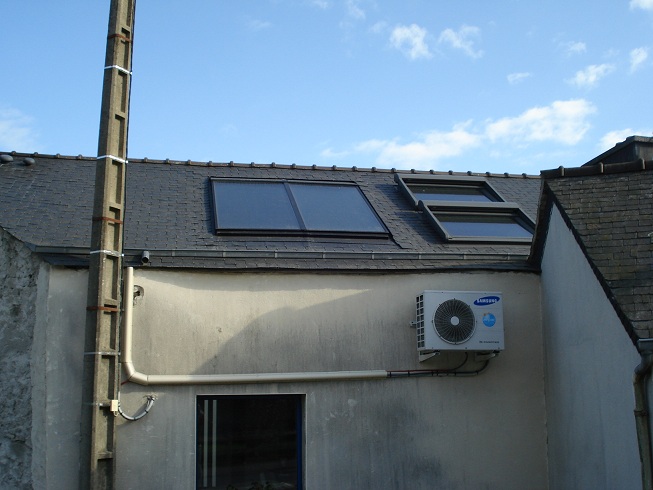

Ne disposant pas de jardin, je me retrouve avec ce "machin" accrocher au mur. La liaison frigo/élec/condensat est biensure cacher pour une goulotte. Reste à nettoyer le mur maintenant...

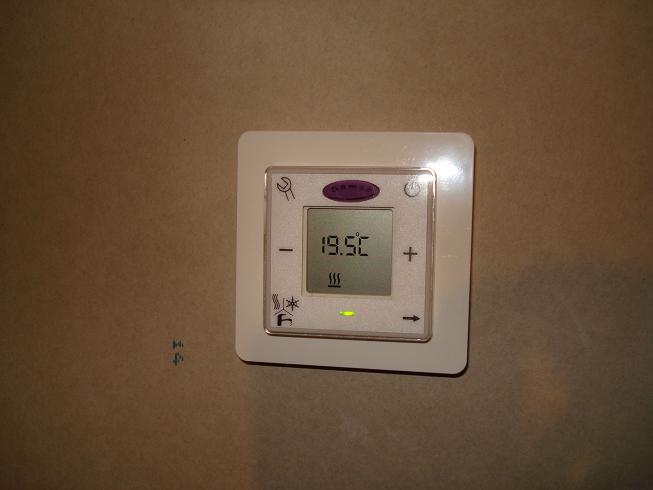

Le tout est régulé sur loi d'eau avec compensation d'ambiance pour ce petit thermostat.
Simple d'utilisation, cette pac "low cost" possède tout de même toutes les fonctionnalités que l'on peut souhaiter. Le thermostat est encastré dans un boitier placo.
Les émetteurs de chaleur:
Toute la maison est équipé de radiateurs Jaga sauf la salle de bains qui à un sèche serviettes.

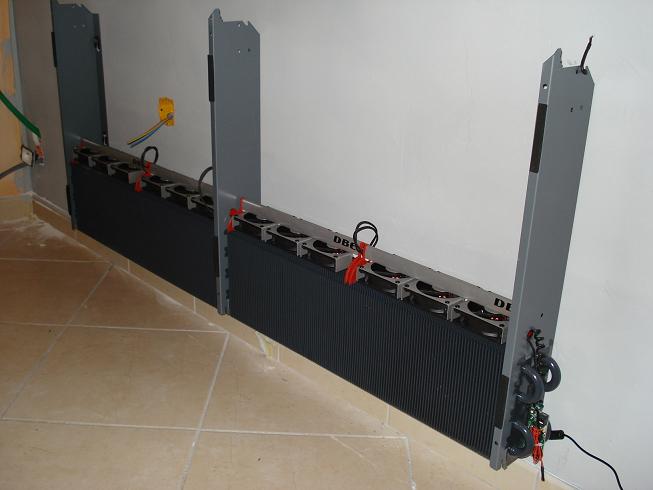

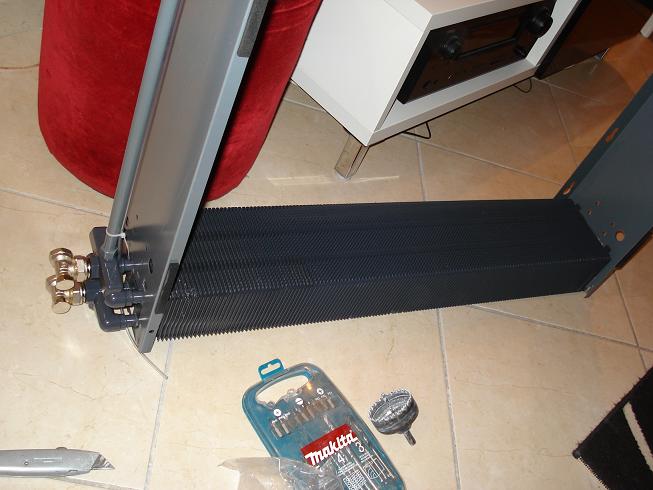

Voici à quoi ressemble le corps de chauffe de ces radiateurs, tout simplement un échangeur en cuivre ailetté.

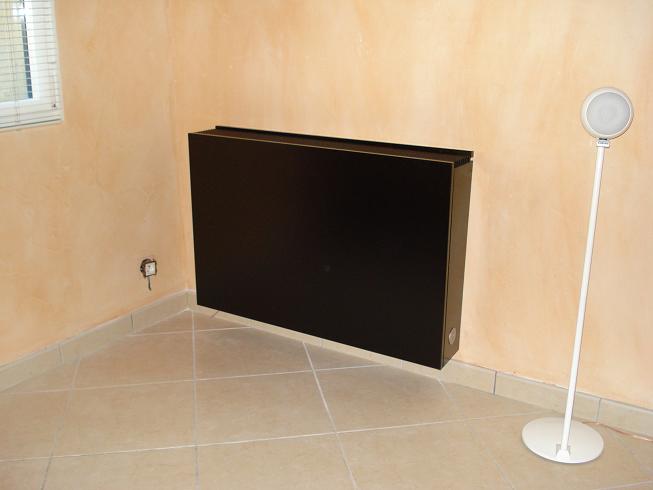

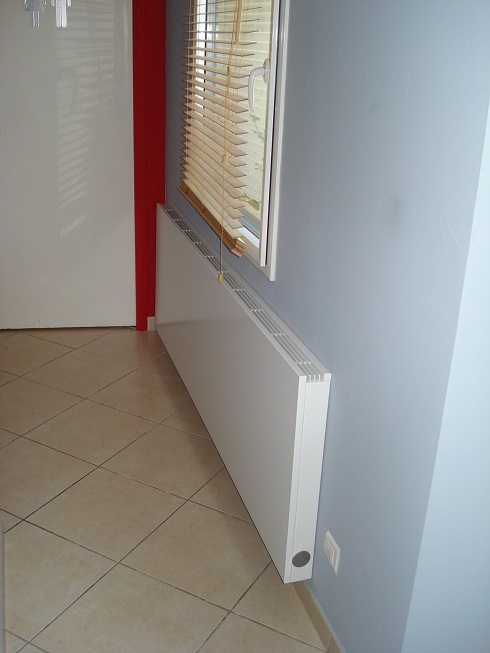

Les voici avec le capot qui vient juste se "clipser" sur les consoles.
Les radiateurs du RDC sont équipés du système DBE pour Dynamic Boost Effect. Ce système permet de doper l'échange du radiateur et donc de développer plus de puissance à surface égale.

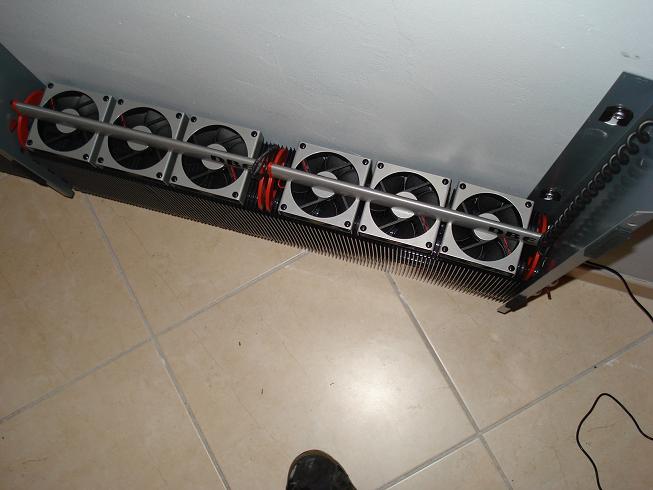

Ci dessus un type 11 de 160 de long avec ses ventilateurs qui viennent se reposer sur l'échangeur.
Les ventilateurs sont de type "ordinateur"

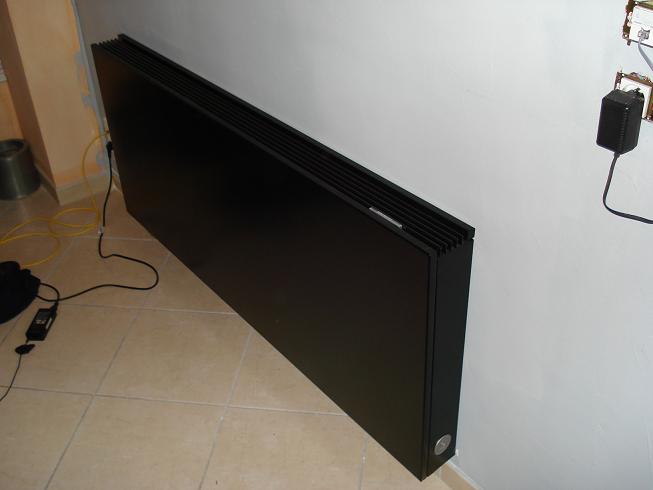

Le même radiateur avec sont habillage:
Voici la petite platine de commande du DBE:
Un des plus de Jaga et de son système est que le DBE qui est piloté par une petite carte électronique entièrement configurable! Dans mon cas j'ai abaisser la valeur de température mini de déclenchement de la ventilation car travaillant en "très basse" température (30 / 35 °C en moyenne) la ventilation démarrait trop peu souvent.
Un logiciel de communication est disponible en téléchargement gratuitement sur le site de Jaga.

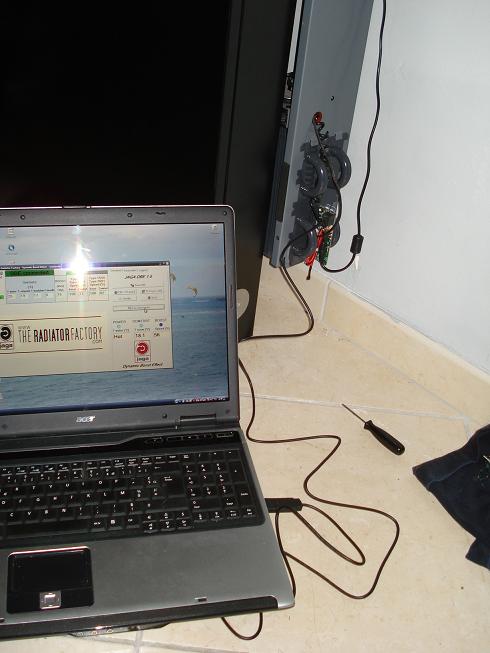

La connexion à la carte se fait par RJ11 et port USB sur le pc.

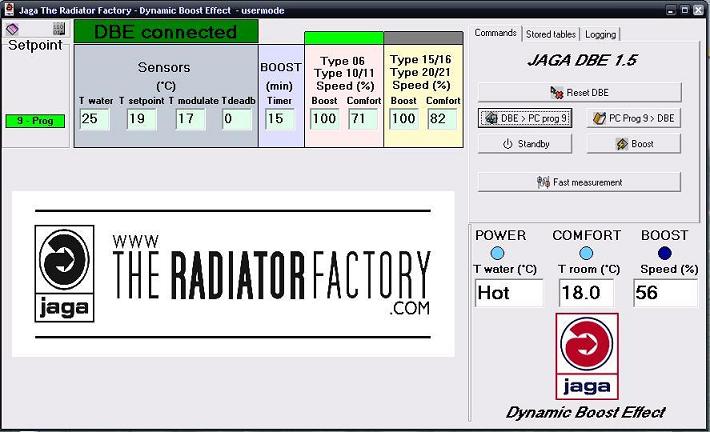

Voici le détail de l'affichage:
A l'aide de cette interface nous pouvons modifier:
- La température mini d'action des agitateurs
- La plage de régulation
- La zone neutre
- Les vitesses de ventilation en mode normal (confort) et du mode boost ainsi que son timer.
Celle ci permet également de visualiser la température de la pièce (capter par une petite sonde 1 wire), l'état de la température du réseau ainsi que la vitesse de ventilation actuelle.

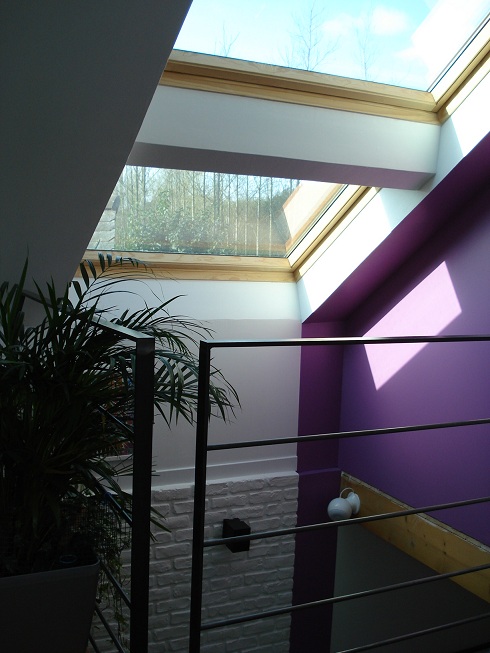

(mezzanine bureau / bibliothèque)
