Rotex 4 Capteurs ballon SCS 38/16/16 - Boun

[boun]

Bonjour à tous,

Voici dans un premier temps une présentation rapide de mon installation qui date de 3 mois et que j'avais promis à quelques uns.

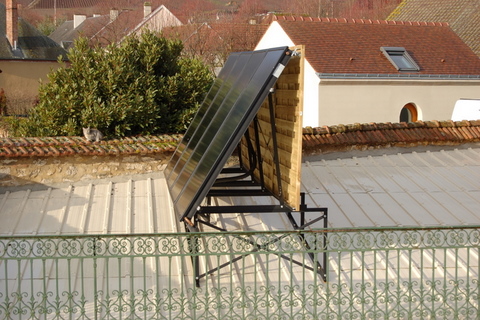

Il s'agit de 4 capteurs rotex en drain back monter plein sud sur un chassis à 60°
Le tout est racordé à un ballon sanicube solaris de 500L équipé d'un echangeur instantané ecs Inox (5.5m2), de 2echangeurs inox de 2.3M2 et d'un echangeur inox de 0.43m2.

Actuellement cette instalation me sert à rechauffer mon ecs ainsi que les retours planchers chauffants(90m2) et les retours radiateurs (110m2).

Tout ceci est racordé en amont d'une chaudiére gaz buderus et de son ballon ECS.
Concernant les branchements hydraulique, il reste certainement plein de solutions possible pour optimiser au mieux toute cette installation. L'installateur a fait des choix qui ne seraient certainement pas ceux de nombreuses personnes de ce forum




Boun

[babar]

Salut

Concernant les branchements hydraulique, il reste certainement plein de solutions possible pour optimiser au mieux toute cette installation. L'installateur a fait des choix qui ne seraient certainement pas ceux de nombreuses personnes de ce forum

Et le schéma? Il est ou le schéma?

[boun]

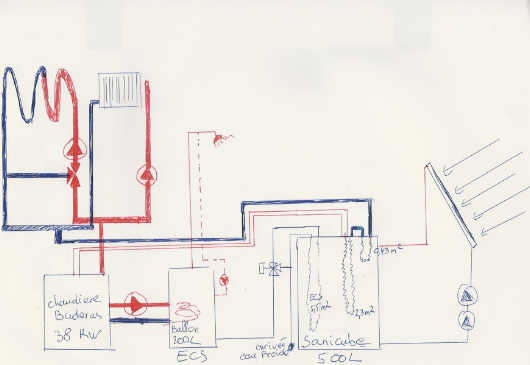

Voici le schéma mais je suis désolé de vous le fournir en version manuscrite. Je n'ai pas de logiciel de dessin mais je suis prêt à le refaire si quelqu'un me donne le nom d'un bon programme et de ses symboles déjà tout fait.
Ceci est le branchement réalisé lors de l'installation.
Je vous laisse regarder mais personnellement je pense déjà faire quelques modifications.
Je vous dirais lesquelles après vos commentaires pour voir si nous avons les mêmes idées



Boun

[franck 84]

Voici le schéma mais je suis désolé de vous le fournir en version manuscrite. Je n'ai pas de logiciel de dessin mais je suis prêt à le refaire si quelqu'un me donne le nom d'un bon programme et de ses symboles déjà tout fait.
Ceci est le branchement réalisé lors de l'installation.
Je vous laisse regarder mais personnellement je pense déjà faire quelques modifications.
Je vous dirais lesquelles après vos commentaires pour voir si nous avons les mêmes idées



Boun

Bonjour,
A la lecture du schéma j'aurais privilégié une bouteille de mélange sur le primaire avant les 2 circulateurs radiateurs et PC ensuite le ballon ecs est apparament un mixte avec appoint hydraulique branché en série avec le ballon solaire. Je ne l'aurais pas gardé car le ballon solaire a lui aussi un appoint hydraulique avec la chaudière donc cela fait double emploi. Par contre je ne vois pas de pompe de chage entre la chaudière et le ballon solaire donc quel intéret de les relier.

[franck 84]

Re
je viens de me rendre compte que j'avais dis une annerie puisque c'est pas un appoint hydraulique entre la chaudière et le ballon mais le circuit chauffage puisque ce n'est pas un simple cesi
oss
Du cout ne connaissant pas bien rotex difficile de répondre sans lire leurs schémas hydrauliques

[boun]

Bonjour franck 84,
tes remarques sont interessantes.
Concernant l'option de garder le ballon ecs, j'avais deux raisons: augmenter le volume d'ecs en été et ne pas melanger ecs et appoint chauffage dans la ballon solaire pour l'hiver (ainsi garder 100% du ballon solaire tout l'hiver à température basse).
Actuellement le ballon solaire et la chaudiére ne sont relier que par le retour chauffage (préchauffage du retour chauffage dans la ballon solaire) et donc on ne charge pas la ballon solaire avec la chaudière .
Tout cela reste encore à evoluer. L'augmentation du volume ecs été n'est actuellement qu'un souhait car dans l'état je pense que ça ne fonctionne pas. L'appoint chauffage lui aussi doit evoluer car on melange retour pc et retour radiateur et on perd ainsi l'avantage de l'appoint basse température pour PC;
Boun

[boun]

aucun problème franck 84
De toute façon ce schèma n'est pas chez le fabricant et ne devrait pas etre ainsi actuellement

[babar]

C'est quoi comme type de chaudière ta budérus?

[boun]

c'est une logano g234. Hélas à une année près elle n'est pas condensation car elle n'existait pas encore à cemoment dans cette puissance. Les emetteurs travaillen à 45° maxi (pc et radiateurs)
boun

[manet42]

Bonsoir,

Je vais faire installer du Rotex, j'ai une question:
Pourquoi un ballon Rotex SCS 38/16/16 avec deux échangeurs de charge servant dans le cas de deux chaudières associées me semble-t-il. Le ballon SCS 38/16/0 n'aurait-il pas suffit? ( Un serpentin pour l'ECS, un échangeur pour chauffer le ballon avec la chaudière, un échangeur central pour appoint au chauffage avec les panneaux solaires)
Je me pose cette question car je voudrais associer une chaudière à pellets sur le solaire.
Bien cordialement.

JC

[boun]

bonjour
La reponse est simple, qui peut le plus peut le moins.
La différence pour moi n'était enorme et donc actuellement j'ai encore un echangeur de libre pour d'autres projets (possibilité de rajouter Pac ou circuit avec echangeur piscine ou ecs eau du puit pour la machine à laver , à voir)

Boun

[manet42]

Bonjour,

Merci de la réponse, en fait j'ai vu dans la doc qu'on pouvait brancher les deux échangeurs de charge en parallèle, ça augmente la puissance calorifique.
Je vais donc choisir un 536/16/16 même si le différence de tarif est d'environ 300 €.
Il semble que ce soit recommandé pour une chaudière à pellets.
Je donnerai des détails sur l'installation quand elle sera terminée(fin janvier ?).
Cordialement.

JC

[boun]

c'est vrai pour 300€ de plus!
Il peut ne jamais servir mais si tu en as l'utilité les 300€ seront vite amorti.

De mon coté, je pense utiliser l'echangeur restant pour chauffer l'eau du puit et ainsi remplir la petite piscine à boudin des gamins.
Sinon dernière nouvelle de mon installation, hier, -8° la nuit et tuyaux bouchés par de petits glaçons, donc plus moyen de remplir les panneaux alors qu'ils étaient à 108°c à midi. Problème résolu l'après midi mais je tend le dos pour les prochains jours.

Si tu veux d'autres renseignement, pas de problème. Pour moi mon installation à déjà évolué depuis la semaine dernière avec la pose de V3V et régul en complément de la regul Rotex. Ce serait très long à expliquer mais avec le soleil des ces derniers jours ça a marcher du tonnere avec une amélioration générale de l'installation.

Je vois que ton installation sera pour bientôt. Peux tu nous dire dans quels conditions tu les installes, combien de panneau etc...

Boun

[manet42]

Bonjour,
Situation de départ:
Lorraine, 135 m2 habitables, 90 à 100 chauffés (sauf quand enfants et petits enfants sont là), maison 1970 avec travaux d'isolation normaux, consom. 2400L de fioul, radiateurs surdimensionnés(x2), temp. de chaudière 60/70 ° temp. départ radiateurs 35/45°, temp. ambiante 20° baisse de 1,5° la nuit, chaudière de 37 ans.Toiture à refaire.
Etudes pour une PAC air/eau, abandonnée:3 devis,3 avis différents, électricité à partir de -5° : bôf.
Projet en cours:
-5 panneaux Rotex V26H soit presque 12m2, ils sont posés et intégrés, orientation Sud- 20°, pente 30° (c'est le point faible mais dans l'Est ente le 15 nov. et le 15janv. peu d'espoir pour le soleil après il est plus haut). Sanicube Solaris 538/16/16.
-Chaudière Okoffen PS 5/15 à pellets, elle vient d'être livrée. Silo construction personnelle de 4,5 T dans le sous-sol. Alimentation par aspiration local à 4m de la chaufferie.
L'installateur doit intervenir après le 15 janvier, le solaire est du à mon insistance d'après lui le retour sur investissement est long, c'est aussi ce que j'avais calculé mais bon...J'ai déjà économisé 15m2 de couverture...

[manet42]

Erreur de frappe les panneaux sont des V26A(verticaux) les seuls intégrables.
Cordialement à l'année prochaine et meilleurs voeux aux adeptes du forum.

JC
